Информация об изделиях
ПроизводительAPEM
Номер по каталогу производителяQ14F3CXXB24E
Код заказа2008562
Линейка ПродукцииQ
Технические данные
Цвет СветодиодаСиний
Рабочее Напряжение24В DC
Диаметр Монтажного Отверстия14мм
Прямой Ток20мА
Сила Света10мкд
Рейтинг IP / NEMAIP67
Линейка ПродукцииQ
SVHC (Особо Опасные Вещества)No SVHC (16-Jul-2019)
Обзор продукта

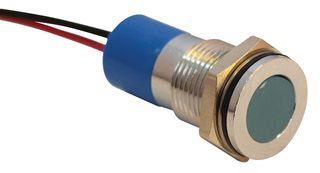

The Q series panel-mount LED Indicator with bright chrome, black chrome and satin grey, plated brass bezel finish. It also has bright chrome, satin grey, gold and black ABS plastic bezel finish, 18mm coloured diffused epoxy lens. Standard wire length is 200mm, 22AWG, red wire denotes anode (+), black wire denotes cathode (-). Bicolour LEDs, by connecting the gold Faston (+) one colour is produced, by reversing the supply voltage another colour is produced - bicolour are available up to 28VDC.
- Gold Faston terminal denotes anode (+), silver terminal denotes cathode (-)
- Pin and wire options are epoxy sealed at the rear of the bezels
- Tricolour LED has red and green LEDs when both are connected yellow is produced
- Standard tricolour Faston terminals are two anodes (+) and one cathode (-)
- Tricolour wires are one red (+) and one green (+) anode and one black (-) cathode
- Tricolour pins are centre (-) cathode, shortest (+) anode pin green, longest (+) anode pin red
- Maximum panel thickness - Prominent = 12mm, Flush = 10mm
- Plastic bezel material - ABS
- Daisy chaining option - Negative (cathode) terminals linked (3 x Faston), solder lugs only
- Lamp test facility option (4 x Faston), solder lugs only
- Recommended to use Superbright LEDs for use at 220VAC
- Resistor-less versions (05)
- Multi-voltage options
Области применения
Промышленное, Сигналы
Содержание
LED indicator, Fixing nut and Spring washer.
Technical Specifications
Цвет Светодиода
Синий
Диаметр Монтажного Отверстия
14мм
Сила Света
10мкд
Линейка Продукции
Q
Рабочее Напряжение
24В DC
Прямой Ток
20мА
Рейтинг IP / NEMA
IP67
SVHC (Особо Опасные Вещества)
No SVHC (16-Jul-2019)
Техническая документация (1)
Сопутствующие товары
Найден 1 продукт
Законодательные акты и защита окружающей среды
Страна происхождения:
Страна, в которой выполнялся последний значительный производственный процессСтрана происхождения:Great Britain
Страна, в которой выполнялся последний значительный производственный процесс
Страна, в которой выполнялся последний значительный производственный процессСтрана происхождения:Great Britain
Страна, в которой выполнялся последний значительный производственный процесс
Номер тарифа:85414100
US ECCN:EAR99
EU ECCN:NLR
Соответствует RoHS:Да
RoHS
Отвечает требованиям RoHS по фталатам:Будет указано позже
SVHC:No SVHC (16-Jul-2019)
Загрузить сертификат соответствия продукта
Сертификат соответствия продукта
Масса (кг):.016329
