Времяпролетные датчики Broadcom
Broadcom - "умное" измерение с инновационной оптической технологией
Broadcom предлагает ряд уникальных оптических датчиков для "умного" измерения в медицине, промышленности, автомобилестроении, биомедицине и научных исследованиях.
Ассортимент продукции включает времяпролетные датчики (ToF) для измерения расстояния и движения, а также ИК-светодиоды для световых завес датчиков.
Семейство многопиксельных времяпролетных датчиков 3D для измерения расстояния и движения
Оптическое измерение расстояния имеет множество применений в промышленной сфере. В течение многих лет времяпролетные датчики (ToF) использовались для измерения и мониторинга при промышленной автоматизации и производстве. Появились новые варианты использования для оптического измерения расстояния, которые требуют точной трехмерной информации и расширенного диапазона, такие как дроны или AMR / AGV.
Многопиксельная технология ИС датчика измерения расстояния и движения, основанная на оптическом принципе времени пролета.
- AFBR-S50 - это многопиксельный модуль оптического датчика измерения расстояния и движения, основанный на косвенном принципе времени пролета (ToF).
- Датчики содержат интегрированный лазерный источник, массив оптических приемников и линзы для коллимации излучения.
Характеристики
- Очень высокая скорость измерения до 3 кГц
- Эксплуатация до 200 клк
- Мультипиксель для 3D-обнаружения движения
- Встроенный откалиброванный источник тактовых импульсов
- Систематическая погрешность обычно ниже ± 1%.
- Диапазон однозначного измерения дальности до 100 м в режиме 2f
- Эталонный пиксель для мониторинга работоспособности системы
- Готов к работе с лазером класса 1, безопасным для глаз
Видео
Времяпролетная технология
Измерение фазового сдвига
Многопиксельный датчик
Подавление естественного освещения
Времяпролетный датчик Broadcom
Преимущества датчика AFBR-S50
- Невосприимчивость к естественному освещению и другим оптическим сигналам
- Встроенный лазерный источник света (850нм/680нм)
- Высокий уровень интеграции
- Диапазон расстояний 0,01 - 30 м
- Точность выше 1%
- Мультипиксельный вариант (1-32 пикселя)
- Хорошо работает на любых поверхностях
- Частота кадров до 3 кГц
- Лазер класса 1 (безопасно для глаз)
- Эталонный пиксель для мониторинга работоспособности системы
Целевое использование в промышленности
- Промышленное измерение
- Обнаружение присутствия
- Движение - скорость / направление
- Определение жестов в HMI
- Робототехника - предотвращение столкновений
- Фокус камеры / наблюдение
- Функции выравнивания
- Проверка уровня
- Датчик парковки
- Дроны
- AMR/AGV
| Времяпролетный датчик | AFBR-S50MV85G | AFBR-S50LV85D | AFBR-S50MV68B | AFBR-S50MV85I |
|---|---|---|---|---|
| Макс. диапозон (черный) | Средний: 10м | Длинный: 30м | Средний: 10м | Средне-короткий: 5мм |
| Применение | Расстояние и направление | Одно пятно на большом расстоянии | Видимое пятно | Наблюдение |
| Источник лазерного света | 850нм (ИК) | 850нм (ИК) | 680нм (красный) | 850нм (ИК) |
| Разрешение / пиксель | 1,55°x1,55° | 1,55°x1,55° | 1,55°x1,55° | 1,55°x1,55° |
| Расхождение пучка передачи | 4°x4° | < 2°x2° | < 1°x1° | 13° x 6° |
| 2D форма пятна | Круглая | Круглая | Круглая | Прямоугольная |
| Размер пятна передачи на расстоянии 1 м | 7 см x 7 см | 3,5 см x 3,5 см | 1,75 см x 1,75 см | 23 см x 10,5 см |
| Размер пятна приема на расстоянии 1 м | 2,7 см x 2,7 см | 2,7 см x 2,7 см | 2,7 см x 2,7 см | 2,7 см x 2,7 см |
| Поле зрения | < 12.4°x6.2° | < 1.55°x3.1° | 1,55°x1,55° | 12,4°x6,2° |
| Освещенные пиксели | 7-16 (32) | 1-3 (32) | 1 (32) | 32 |
| Падение совместимости | X | X | X | X |
| Вес | 0,76г | 0,76г | 0,76г | 0,76г |

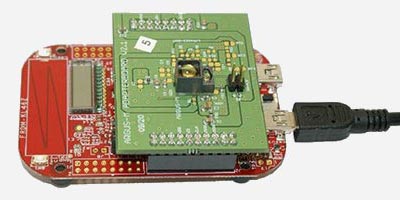

| Оценочный комплект времяпролетного датчика | AFBR-S50MV85G-EK | AFBR-S50LV85D-EK | AFBR-S50MV68B-EK | AFBR-S50MV85I-EK |

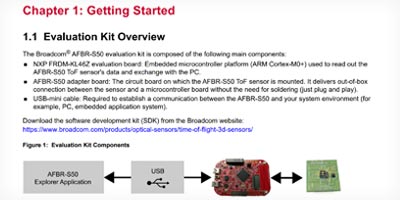

| Загрузить спецификацию |  AFBR-S50MV85G-DS105 | AFBR-S50LV85D-EK | AFBR-S50MV68B-EK | AFBR-S50MV85I-EK |
| Покупайте свои запчасти | Купить сейчасAFBR-S50MV85G / AFBR-S50MV85G-EK | Купить сейчасAFBR-S50LV85D / AFBR-S50LV85D-EK | Купить сейчасAFBR-S50MV68B / AFBR-S50MV68B-EK | Купить сейчасAFBR-S50MV85I / AFBR-S50MV85I-EK |
